单梁行车变频控制实施方案

发布时间:2019-10-15 作者:纽科伦起重



     行车的电气传动系统由提升电机(主钩电机)、大、小车电机组成,分双梁和单梁,双梁行车一般均为交流绕线式电动机,采用转子串电阻的方法启动和调速。单梁行车都为起重专用锥形电动机。由于振动大,操作频繁,冲击电流大,所以用接触器控制的电气系统中,接触器的触头因电机经常有冲击电流而烧坏。造成维修量大,维修成本极高。影响生产线停产损失更加不可估量。所以改变频控制是必然的趋势。下面就以河北刑台某铸造厂单梁行车为例进行分析:该铸造厂铸造车间行车起吊重量为5吨。车间环境非常恶劣,有大量的工序需要行车起吊来完成,行车操作非常频繁,老的电气系统采用的是接触器控制,维修非常频繁,影响生产。

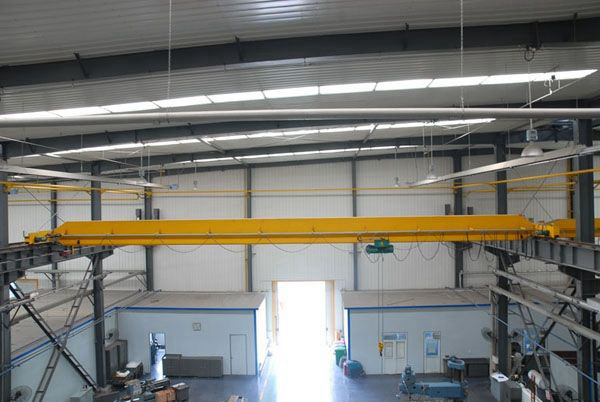

单梁行车
实施方案:
  主钩电机7.5KW,选用变频器型号为C320-4T0011G(矢量型,变频机构为满足行车主起升机构负重平稳运行,必须采用高力矩矢量型变频器。)
  大车电机1.1KW两台,选用变频器型号为E380-4T0037G(通用型,一台变频器带两台电机。)
  小车电机0.85KW,选用变频器型号为E380-4T0015G(通用型)
  由于锥形电机特殊的结构原理,电机一端是输出轴,另一端是由弹簧连接的刹车盘,电机在运行是由输入电压把弹簧弹出从而推动刹车盘伸出。电机在停机时定子无电压输入弹簧没有磁场的作用下弹回带动刹车盘回原位,刹车盘与电机外壳接触磨擦产生制动使电机瞬间停机。根据电机这一特性改用变    频器控制时必需考虑以下几个方面问题
(1)在电机起动时加速时间要快,加速过慢电机转子转动但由于低速时电压低磁通不够刹车盘打不开把电机轴承盖冲坏。
(2)下限频率尽量设高。电机低于30HZ运行有可能打不开刹车盘把电机轴承盖冲坏。
(3)停机方式要设为自由停机方式,因为电机停机是靠刹车盘磨擦机械停车。不需要用电气减速停车。
(4)行车运行是三维空间运行,变频器要安装在行车的主电源箱旁边的机架上,在运行程中机械振动大,所以在安装时要加防振垫以减少机械振动从而影响变频器使用性能。
